Winplot & Latex.

Sérgio de Albuquerque Souza
Versão: 03/08/2004


  1. Introdução
  2. Figuras 2D


Página anterior

1. Introdução

O objetivo desse texto é de mostrar mais uma, das muitas ferramentas do programa Winplot (e ou outros da família Peanut), ou seja, a geração de arquivos (figuras.tex) para ser incluídos dentro de um arquivo Latex.

2. Figuras 2D

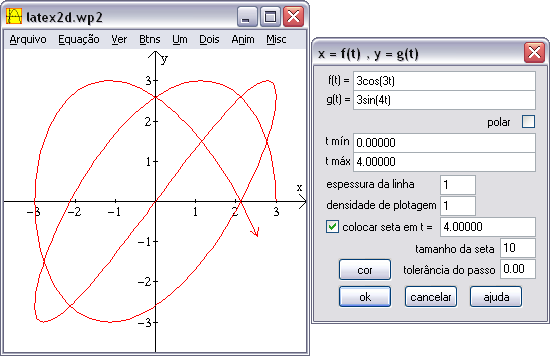

Para exemplificar, vamos plotar o gráfico em coordenadas paramétricas:

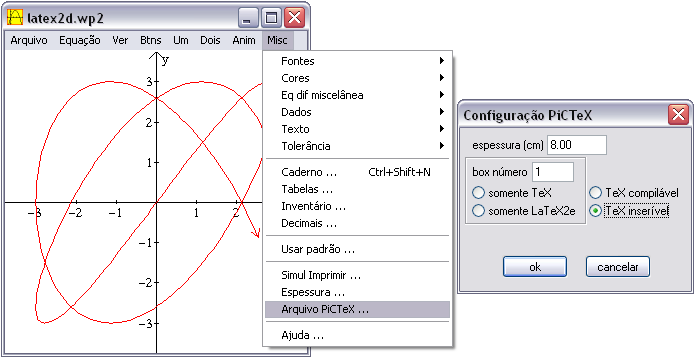

Para gerar o arquivo PiCTeX (comandos do LaTex para gerar figuras) a ser incluído no arquivo, basta escolher a opção Misc/Arquivo PiCTex, escolher o nome do arquivo, nesse exemplo, latex2d.tex, escolher o tamanho em centímetros da figura, e escolher, na minha opinião, a opção TeX inserível como mostra a figura abaixo.

No arquivo principal, neste caso, latex.tex, deve-se incluir o pacote pictexwd, com o comando:

  \usepackage{pictexwd}

e para incluir a figura, basta usar, por exemplo:

  \begin{center}
  \fbox{\input{latex2d}}
  \end{center}

o que resultará uma figura centralizada e com uma borda (veja o resultado: latex.pdf).

Existe uma falha, no que diz respeito a escolha da cor e espessuras da linha do gráfico, que o Winplot ainda não resolveu, mas existe uma solução e vou prová-lo.

2.1. Colocando cor na figura

No arquivo principal, neste caso, latex.tex, deve-se incluir o pacote color, com o comando:

  \usepackage{color}

e no arquivo latex2d-cor.tex deve-se adicionar o comando {\color{nome_da_cor}...}, que no caso é red:

  \beginpicture
  ...
  {
  \color{red}
  ...
  }

2.2. Espessuras das linhas na figura

2.2.1. Linhas curvas

No arquivo latex.tex deve-se adicionar o comando \setplotsymbol({\large .}), que no caso é large:

  \begin{center}
  \setplotsymbol({\large .})
  \fbox{\input{latex2d}}
  \end{center}

2.2.2. Linhas curvas e cores

Basta fazer uma composição de dfinir a espessura em um arquivo com cor, no nosso caso, o arquivo latex2d-cor.tex

  \begin{center}
  \setplotsymbol({\large .})
  \fbox{\input{latex2d-cor}}
  \end{center}

2.2.3. Linhas verticais e horizontais

Para as linhas horizontais e verticais usar o comando \linethickness 2.0pt, para que as mesmas tenham espessuras 2.0pt no arquivo latex2d-esp.tex

  \beginpicture
  \linethickness 2.0pt
  ...
